Modelado de ventanales del Edificio Instituto de Ciencias de la Construcción “Eduardo Torroja”

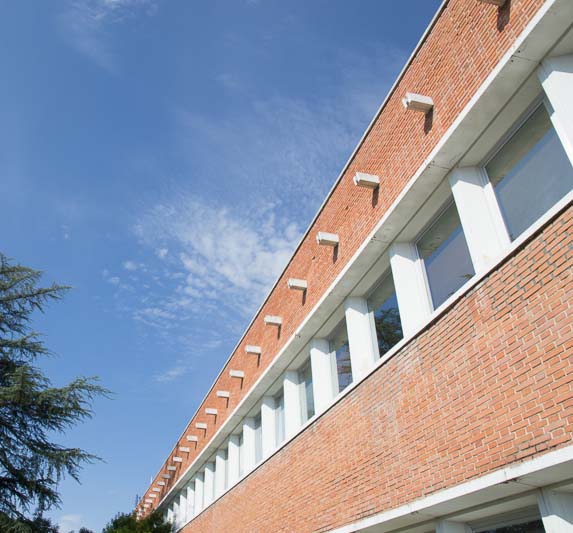

imagen Recientemente he realizado el encargo de modelar digitalmente los ventanales prefabricados que Eduardo Torroja diseñó para una de las fachadas del edificio del Instituto de Ciencias de la Construcción.

Se trata de unos ventanales con dinteles y jambas de hormigón armado

Es realmente impresionante la complejidad del diseño y el grado de de definición constructiva que alcanzaban los detalles constructivos de Eduardo Torroja, previendo incluso en el diseño la integración de bajantes de pluviales en la sección de los soportes, ó solucionando las ventanas en los encuentros con juntas de dilataciones:

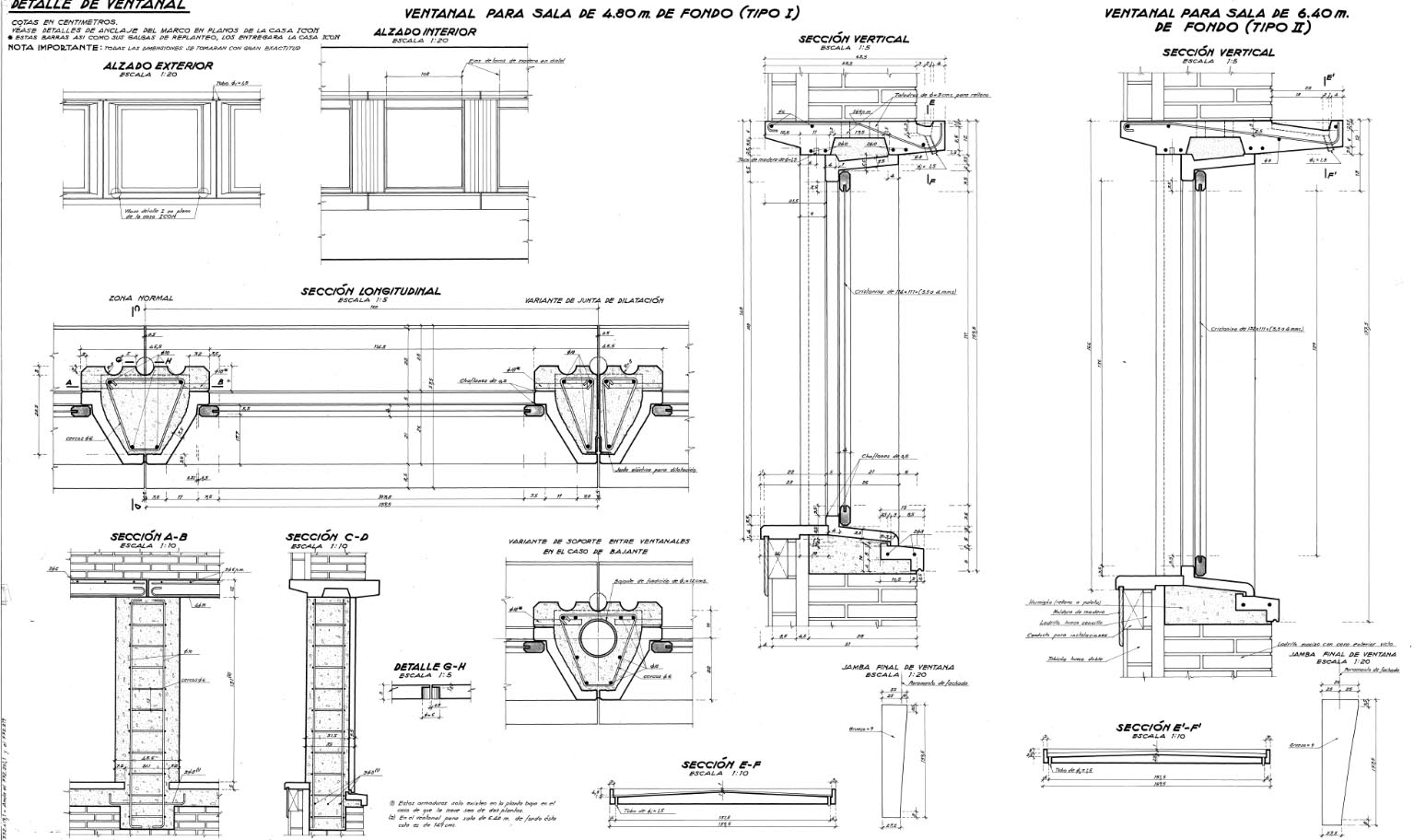

detalle-constuctivo

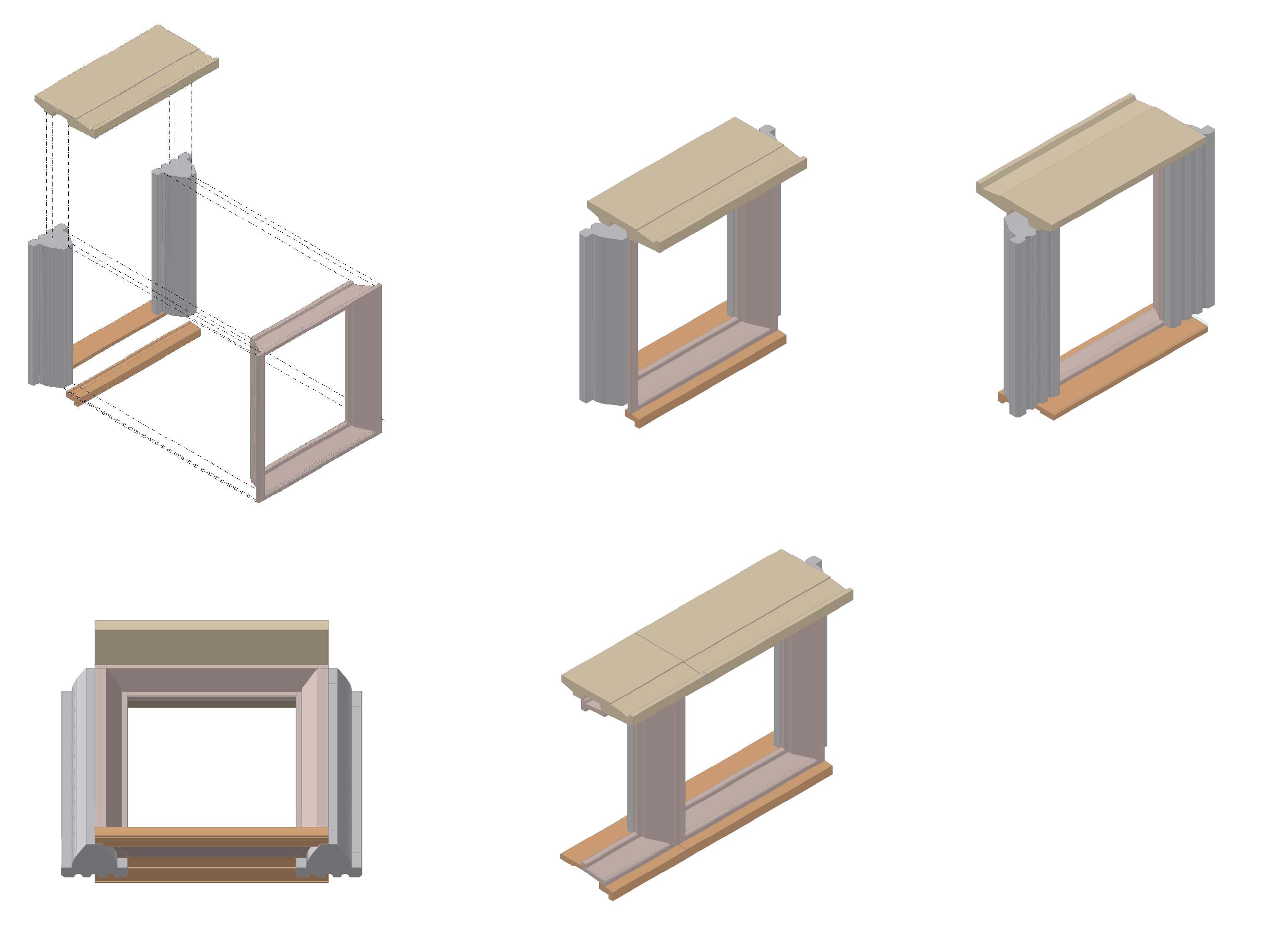

Los modelos se han realizado en Autocad 3D, explicando la colocación de los diferentes elementos que componen las ventanas:

torroja-twitter
