Proyecto de Clínica de Fisioterapia

  • Programa: 3 Cabinas de Tratamiento de Fisioterapia, 2 consultas y Sala de Pilates.
  • Ubicación: Plaza de la Once Casas, Valladolid.
  • Presupuesto de Ejecución: 40.000 – 50.000 €.



Estado anterior (hacer click en la imagen):

Inicialmente el local era prácticamente diáfano y contaba con acceso directo desde los soportales de la plaza mediante una puerta en su esquina izquierda. La fachada del local iba a ser un condicionante del proyecto desde el inicio, dada la obligatoriedad de mantener su configuración. La estructura del edificio, a partir de pórticos de hormigón armado, modula el espacio interior. La bajante, al estar ubicada en la esquina interior derecha, obliga a situar cerca de esta zona las zonas húmedas de la clínica.



Estado reformado:

Con el programa y el presupuesto mencionado se decide apostar por un espacio diáfano en el que, por medio de tabiques de 2,30 m de altura que no llegan a alcanzar la altura total del edificio se distribuyen los diferentes espacios. Esta decisión permite flexibilizar y economizar el diseño al no depender de la modulación de la fachada, permitiendo el paso de la luz natural hasta el fondo del local. Al tener que situar un aseo adaptado a personas con movilidad reducida en la esquina interior derecha, la entrada al local se realiza desde esta zona, destinando el vestíbulo en esquina a sala de espera.

Aprovechando la modulación de la estructura se única en el centro del local la zona de tratamiento: dos consultas y tres cabinas de tratamiento de fisioterapia. Por último, se destina una gran zona en el lateral izquierdo para las sesiones de Pilates, permitiendo organizar el espacio en función del número de grupos mediante estanterías móviles que dividen en dos la sala.

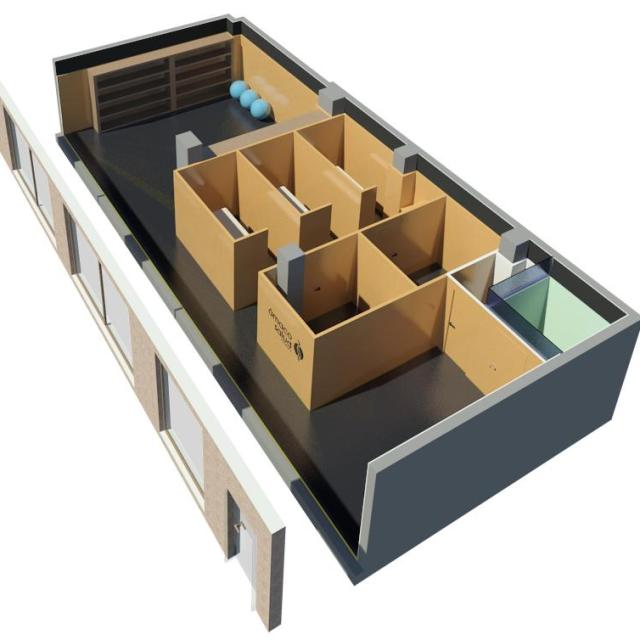

El aspecto visual sería el siguiente (se desplaza la fachada principal para visualizar mejor el interior del modelo 3D):

Las consultas y boxes se realizan con perfilería ligera con tableros VL de madera maciza de dos capas. Del mismo modo se ejecuta el mobiliario auxiliar (banco sala de espera, encimeras y estanterías). Para aumentar el contraste de la tonalidad cálida de la madera, el resto de paramentos verticales se finalizan con pintura negra, (al igual que las instalaciones vistas). El solado se realiza con pavimento tipo Epoxy

Imagen durante mi colaboración el pasado sábado 25 de abril como profesor invitado en la asignatura de Valoraciones Urbanísticas, impartida dentro del Executive Master en Urbanismo y Ordenación del Territorio de la Escuela de Posgrado CEU en Madrid. En la ponencia se expuso la práctica de la valoración inmobiliaria en nuestro país y se llevó a cabo la simulación de la valoración de una gran infraestructura aplicando los conceptos y métodos de la Orden ECO/805/2003. Desde hace cuatro años tengo la suerte de colaborar como docente en este máster y una vez más ha resultado ser una gran experiencia.

Este proyecto es una propuesta de promoción residencial a desarrollar en una parcela que abarca una manzana completa y que trata de reinterpretar esta tipología edificatoria. La matriz de diseño es una vivienda pasante de dos dormitorios, que se convierte en vivienda de tres dormitorios en los extremos, y de cuatro dormitorios en las esquinas.

Se decide priorizar las vistas sobre la orientación, de tal modo que las estancias de estar se vuelcan hacia el espacio urbano y los dormitorios hacia el patio de manzana, que se convierte en el ágora comunitario, protegido de la ciudad por la edificación.

axonometria

Otra posibilidad era acceder a la plaza abriendo la edificación en la mitad del lado mayor de la manzana, – probablemente se relacionaría mejor la ciudad con el patio -, pero finalmente se decide abrir la manzana en una de las esquinas de tal modo que compositivamente éstas tienen tres soluciones diferentes: el vacío, la torre y el remate con un núcleo de escaleras.

Como contraste al patio de reunión se crean ejes comerciales en planta baja por medio de soportales, diferenciando por tanto la dinámica actividad comercial de la plaza de encuentro. El acceso a los portales de las viviendas se realiza a través del patio de manzana, abriendo las cajas de escaleras y haciendo desembocar al patio los últimos tramos de escalera. Las zonas verdes se concentran en las fachadas internas de la plaza reservando en el centro un gran espacio libre y con luz solar directa.

baja2

En cuanto al espacio comercial en planta baja, presenta doble altura para permitir la creación de entreplantas en función de la actividad a desarrollar.

planta11-copiar

secciones-febrero28

El proyecto se desarrolló íntegramente con metodología BIM, empleando Revit. Se crearon dos modelos de arquitectura, dado el peso de los archivos, vinculando la segunda fase a la primera. También se creó un modelo de estructura, para su posterior exportación a un programa de cálculo estructural específico. Del mismo modo, se modeló el proyecto de instalaciones completo para detectar posibles incoherencias en el diseño arquitectónico y prever posibles colisiones entre las disciplinas de arquitectura, estructura e instalaciones.

fachada-exterior-copiar

Se intentó diferenciar la imagen exterior del edificio de la interior de patio de manzana:  la fachadas exterior se abren hacia la escena urbana permitiendo la entrada de luz al interior de la vivienda, mientras que la fachada interior presenta un carácter más privado, con grandes jardineras en voladizo protegiendo las estancias de los dormitorios y zonas ajardinadas en el perímetro creando una gran plaza de encuentro comunitario.

definitivo-patio-copiar

definitivo-patio-4

​La revista Spanish Journal of BIM  es un medio de divulgación publicado semestralmente por la asociación BuildingSmart Spanish Chapter. En su número 16/01 se profundiza en la integración BIM en los programas de grado y posgrado. El artículo de la arquitecta Esther Maldonado, “Estrategias de implantación de enseñanza BIM en estudios de posgrado. Experiencia en la Universidad Politécnica de Madrid”, incluye imágenes de alguno de los proyectos desarrollados por los alumnos del Master en Metodología y Gestión BIM en Proyectos, Construcción y Gestión de activos inmobiliarios, en la que la autora del artículo es profesora. Entre las imágenes seleccionadas está una vista axonometrica de un proyecto residencial plurifamiliar que he desarrollado durante el último año.

Próximamente publicaré una entrada en el blog sobre el Proyecto, del que se elaboraron tres modelos para las disciplinas de arquitectura, estructura e instalaciones.

a6dec1ef-371b-4016-b493-aac7a1ac9cd1-large

Tras un año de formación, a través de dos cursos de posgrado, he finalizado en julio de 2016 el Máster en Metodología y Gestión BIM de Proyectos, Construcción y Activos Inmobiliarios (Building Information Modeling Project, Construction & Facility Management), impartido en la Universidad Politécnica de Madrid, en la primera convocatoria de este máster.

Es un Máster extenso en su programa, que estudia la metodología BIM abarcando todo el ciclo de vida de un activo. La visión global y pormenorizada de cada una de las etapas de un activo (planificación, proyecto, construcción y operación) ha permitido entender las virtudes y las carencias del BIM en la actualidad. Y es que, en nuestro país todavía estamos en una fase inicial de implementación, fundamentalmente impulsada desde el agente de diseño. Tardará todavía un tiempo en implementarse en nuestro país, y habrá que esperar más aún para poder aplicarlo en la fase de operación o explotación de un activo inmobiliario, pero es indudable que el BIM ha venido para quedarse, dado el alto grado de implementación en otros países, con Reino Unido, EE.UU. y países nórdicos a la cabeza; al ser necesario en España un cambio de mentalidad, exigiendo un trabajo más colaborativo entre diferentes agentes, así como industrializar el sector de la construcción, objetivo que el BIM es capaz de facilitar.

A continuación se muestra el vídeo resumen de los días 14 y 15 de julio de 2016, últimos seminarios del Máster, en los que se ha realizado el primer Laboratorio 5D que se ha aplicado al sector de la construcción en un país de habla hispana. Se realizó una la simulación de los distintos departamentos de una empresa constructora, y las distintas etapas del proceso de construcción, dirigidos por el equipo iTWO de RIB Spain. Se abordaron las políticas internas de la empresa constructora, el modelo BIM y su validación hasta valorar su coste (5D), planificación de su ejecución (4D); seguimiento, producción y certificación; finalizando con el control económico de la obra.
